S-322 CN / S-322 AN - крюки с вертлюгом
 |
 |
 |
 |
 |
- Кованые, – прошедшие закалку и отпуск.
- Надлежащий дизайн, тщательная закалка и точно контролируемая закалка и отпуск дают максимальную прочность без излишнего веса или объема.
- Каждый крюк с вертлюгом Crosby имеет предварительно просверленный замочный клин, который может быть оборудован защелкой. Даже через годы после приобретения оригинального крюка к нему можно добавить набор защелки.
- Тонкопрофильный кончик крюка создан для использования с комплектом защелки Crosby S-4320 или PL-N.
- На каждом крюке выштампованы коды испытательной нагрузки.
- Подъемные крюки имеют два типа стратегической маркировки, выштампованной на продукте, касающейся двух (2) характеристик QUIC-CHECK®:
- Индикаторы деформации – два стратегически размещенных знака, один из которых находится под вертлюгом, а второй на конце крюка, что позволяет проводить QUIC-CHECK® измерение для определения того, не изменился ли раствор, иначе это будет свидетельством повреждения или перегрузки.
- Индикаторы угла – показывают максимальный внутренний угол, который может быть между двумя (2) ветвями стропа в крюке. Эти индикаторы также дают возможность аппроксимировать другие внутренние углы между ветвями стропа.
-
Патенты США 5 381 650, 5 193 480 и 5 103 755 или иностранные эквиваленты.
Данный крюк служит только как средство размещения и НЕ предназначен для вращения под нагрузкой.
При использовании в коррозийной среде гайка и стержень требуют инспекции в соответствии
с ASME B30.10-1.2.1(b)(2)(c) 2000.
Предел рабочей нагрузки
(т)* |
S-322 CN
Артикул № |
S-322 AN
Артикул
№ |
Вес
кажд.
(кг) |

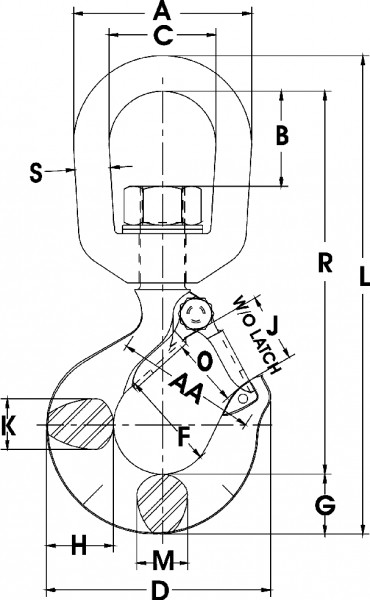

Размеры
(мм) |
Запас.
фиксатор
Артикул № |
Углеродистая
сталь |
Легированная
сталь |
А |
В |
С |
D |
F |
G |
H |
J |
K |
L |
М |
O † |
R |
S |
AA |
| ,75 |
1,25 |
1048600 |
1048804 |
,34 |
51,0 |
20,8 |
31,8 |
72,5 |
31,8 |
18,5 |
20,6 |
23,6 |
16,0 |
144 |
16,0 |
23,6 |
116 |
9,65 |
38,1 |
1096325 |
| 1 |
1,60 |
1048609 |
1048813 |
,57 |
63,5 |
33,3 |
38,1 |
80,0 |
35,1 |
21,3 |
23,9 |
24,6 |
18,0 |
170 |
18,0 |
24,6 |
136 |
12,7 |
50,8 |
1096374 |
| 1,6 |
2,50 |
1048618 |
1048822 |
1,02 |
76,0 |
38,1 |
44,5 |
91,0 |
38,1 |
25,4 |
29,5 |
26,9 |
22,4 |
197 |
22,4 |
26,9 |
155 |
16,0 |
50,8 |
1096421 |
| 2 |
3,20 |
1048627 |
1048831 |
1,04 |
76,0 |
38,1 |
44,5 |
102 |
41,1 |
28,7 |
33,3 |
30,2 |
23,9 |
210 |
23,9 |
29,5 |
165 |
16,0 |
50,8 |
1096468 |
| 3,2 |
5,4 |
1048636 |
1048837 |
2,25 |
89,0 |
41,7 |
50,8 |
123 |
51,0 |
36,6 |
41,4 |
38,1 |
33,3 |
246 |
28,7 |
35,8 |
191 |
19,1 |
63,5 |
1096515 |
| 5 |
8,0 |
1048645 |
1048854 |
4,67 |
116 |
58,0 |
63,5 |
160 |
63,5 |
46,0 |
52,5 |
45,2 |
42,2 |
317 |
36,6 |
42,9 |
245 |
25,4 |
76,2 |
1096562 |
| 7,5 |
11,5 |
1048654 |
1048865 |
8,80 |
127 |
64,5 |
70,0 |
192 |
76,0 |
57,0 |
67,0 |
51,0 |
47,8 |
375 |
41,4 |
56,5 |
289 |
28,7 |
101 |
1096609 |
| 10 |
16 |
1048663 |
1048877 |
10,5 |
143 |
63,0 |
79,0 |
212 |
82,5 |
66,0 |
74,5 |
66,5 |
55,5 |
417 |
49,3 |
61,0 |
311 |
31,8 |
101 |
1096657 |
| 15 |
22 |
1048672 |
1048886 |
21,3 |
180 |
95,5 |
104 |
263 |
108 |
76,0 |
89,0 |
86,5 |
68,5 |
542 |
60,5 |
81,0 |
424 |
38,1 |
127 |
1096704 |
| - |
31,5 |
- |
1025688 |
32,0 |
180 |
95,5 |
104 |
346 |
127 |
93,0 |
118 |
102 |
72,5 |
590 |
76,2 |
82,6 |
459 |
38,1 |
165 |
1093716 |
* ПРИМЕЧАНИЕ: Для крюков из углеродистой стали с кольцом с пределом рабочей нагрузки от 0,75 т до 15 т испытательная нагрузка в 2 раза выше предела рабочей нагрузки. Созданы с учетом коэффициента безопасности 5:1.
Для крюков из сплава с пределом рабочей нагрузки от 1.25 т до 31.5 т испытательная нагрузка в 2,5 раза выше предела рабочей нагрузки. Созданы с учетом коэффициента безопасности 4:1.
† указанные размеры крюков с пределом рабочей нагрузки от 0,75 т из углеродистой стали до 22 т из сплава для комплектов защелки S-4320. Размеры для крюков из углеродистой стали с пределом рабочей нагрузки 31.5 тонн из сплава для комплектов защелки PL.
|
